Impianto elettrico I
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
1
Main wiring harness
AP8124500
Non disponibile
2
Horn
AP8124598
Non disponibile
3
Ground-battery lead
AP8112930
Non disponibile
4
Breather pipe 4x8
AP8220263
Non disponibile
5
Battery 12v-12ah
AP8112920
118,20€ Prezzo unitario IVA inclusa
6
Flasher unit 12V 10+10W
AP8124235
27,58€ Prezzo unitario IVA inclusa
7
Voltage regulator
AP8112906
Non disponibile
8
FLANGED HEXAGONAL HEAD SCREW M5X20
AP8152274
3,74€ Prezzo unitario IVA inclusa
9
Battery holder
AP8131838
41,74€ Prezzo unitario IVA inclusa
10
SCREW
AP8152279
3,74€ Prezzo unitario IVA inclusa
11
SELF-LOCKING NUT M6
AP8152299
3,74€ Prezzo unitario IVA inclusa
12
Battery holder
AP8139266
Non disponibile
13
Rubber fuse box
AP8120754
12,82€ Prezzo unitario IVA inclusa
14
Fuse 7,5A
AP8112244
Non disponibile
15
Fuse 15A
AP8112176
Non disponibile
16
Fuse 20A
AP8112506
Non disponibile
17
Clip M6
AP8102376
Non disponibile
18
FLANGED HEXAGONAL HEAD SCREW M6X16
AP8152278
3,74€ Prezzo unitario IVA inclusa
19
Battery cover
AP8139268
9,47€ Prezzo unitario IVA inclusa

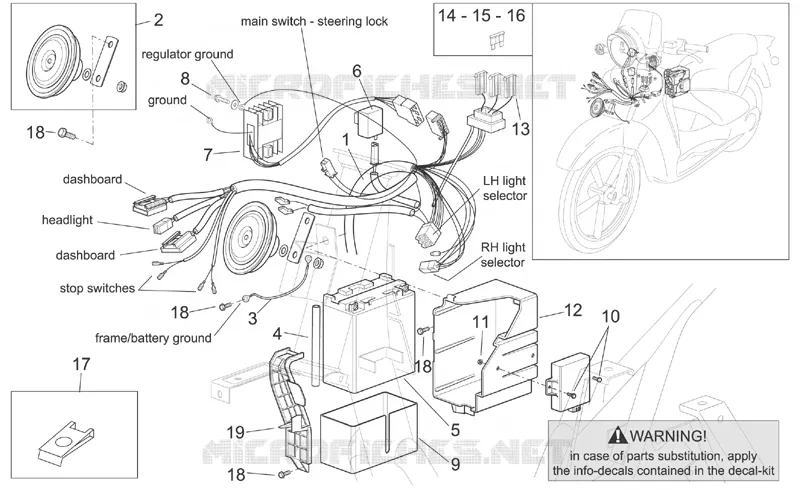

In questa pagina trovate lo schema dettagliato Impianto elettrico I MOTO GUZZI LAVERDA SCARABEO. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale MOTO GUZZI LAVERDA SCARABEO.


Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.

Elenco dei modelli compatibili
